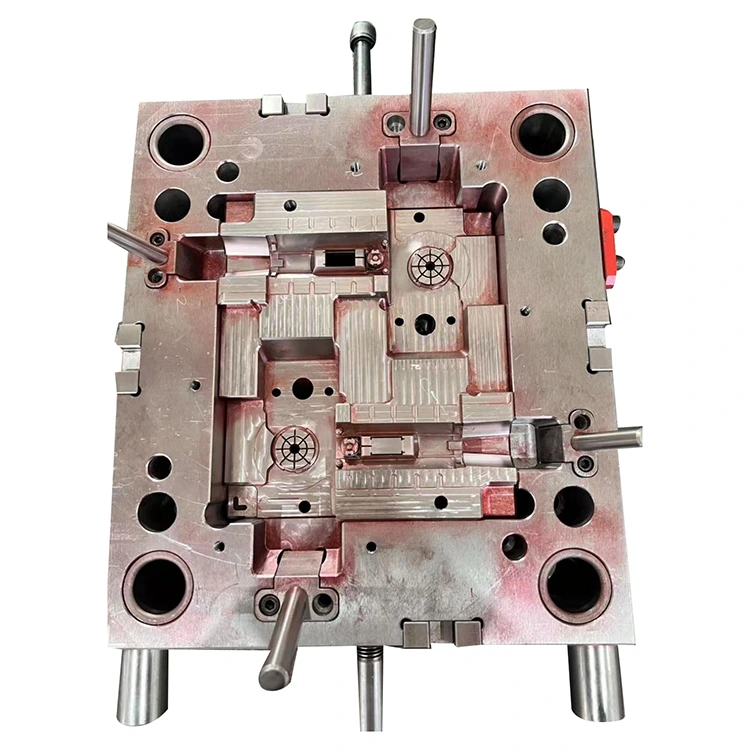

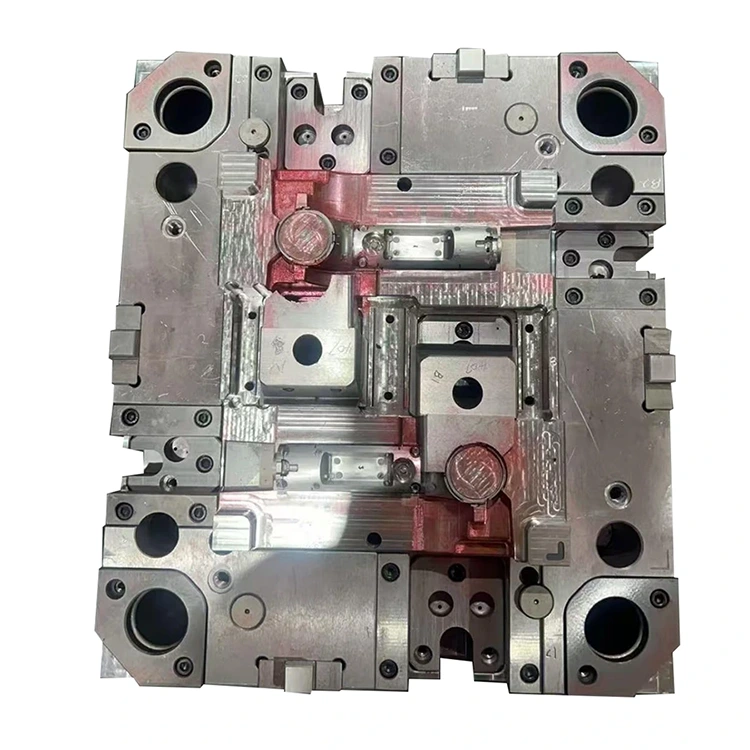

고속 헤어 드라이어의 뒷 손잡이용 사출 금형

정밀 금형의 선두 공급업체인 Tengrui Mold는 복잡한 핸들 부품 생산 문제를 해결하기 위해 고속 헤어 드라이어의 후면 핸들용 사출 금형을 맞춤 제작합니다. 과학적인 2캐비티 설계와 첨단 슬라이더 코어 풀링 구조로 일체형 성형과 고효율이 가능합니다. 제품 정밀도와 안정성을 보장하는 것으로 인정받아 고급 고속 헤어드라이어 생산 라인에서 없어서는 안 될 핵심 장비가 되었습니다. 고급 소재, 정교한 장인정신, 신뢰할 수 있는 품질 보증을 통해 프리미엄 가전제품 제조업체에 효율적인 고품질 솔루션을 제공합니다.

핵심 판매 포인트

1.복잡한 구조물의 일체형 성형

슬라이더 코어 풀링 및 인서트 구조를 통합하여 공기 흡입 그릴이 있는 핸들의 원스텝 사출 성형을 완료하고 리브 및 버클을 강화하여 2차 가공을 제거합니다. 이는 절차와 비용을 절감하는 동시에 치수 편차를 방지하여 구조적 무결성과 조립 정확성을 보장합니다.

2.효율적인 대량 생산 능력

균형 잡힌 핫 러너 시스템과 결합된 2개의 캐비티 설계는 32초의 단일 주입 주기를 달성합니다. 단일 캐비티 금형에 비해 효율성이 크게 향상되어 대량 생산 요구 사항을 충족하고 고급 가전 기업의 납품 주기를 단축합니다.

3. 높은 표면 마무리

캐비티는 경면 연마(Ra≤0.02μm)를 채택하여 플로우 마크나 웰드라인이 없는 핸들을 생성합니다. 부드러운 질감은 고급 가전제품의 엄격한 외관 기준을 완벽하게 충족합니다.

4. 긴 수명과 내구성

핵심 부품은 내마모성 금형강을 사용하여 진공 열처리 후 HRC52-56에 도달합니다. 정상적인 생산에서 400,000회 이상의 금형 주기의 서비스 수명을 자랑하므로 교체 및 유지 관리 비용이 절감됩니다.

5.경량 적응성

최적화된 캐비티 충전 경로와 감소된 재료 중복 제어는 무게 편차를 ±2% 이내로 처리하여 고속 헤어드라이어의 후면 핸들용 사출 금형이 구조적 강도를 보장하면서 고속 헤어드라이어의 경량 설계와 완벽하게 일치하도록 만듭니다.

재료 구성

- 몰드베이스 : S50C 탄소강으로 강성이 높고 가공성이 뛰어나 안정적인 몰드 구조를 제공합니다.

- 캐비티/코어: 정밀도와 표면 품질을 위해 높은 광택성과 변형 저항성을 결합한 NAK80 플라스틱 금형강입니다.

- 슬라이더/인서트: SKD61 열간 가공강으로 혹독한 작업 조건에서도 뛰어난 열 피로 및 내마모성을 제공합니다.

- 가이드 구성 요소: SUJ2 베어링 강철 기둥/부싱으로 정확하고 안정적인 금형 개폐를 보장합니다.

- 보조 액세서리: SKH51 고속 강철 이젝터 핀, 고강도 및 내마모성이 있어 원활한 배출이 가능합니다.

제조공정

1. 금형 설계

3D 모델링 및 금형 흐름 분석은 러너, 냉각 채널 및 배출 시스템을 최적화하여 수축 및 변형과 같은 결함을 줄이고 응력 집중을 방지하여 안정적인 제품 품질을 보장합니다.

2.정밀가공

5축 CNC, EDM 및 와이어 커팅으로 캐비티 치수 정확도가 ±0.05mm 이내로 보장되어 안정적인 고정밀 핸들 생산이 가능합니다.

3. 표면 처리

캐비티 경면 연마(Ra≤0.02μm) 및 금형 베이스 질화 처리로 녹/마모 저항성이 향상되고 금형 수명이 연장되며 일관된 제품 외관이 보장됩니다.

4.어셈블리 및 디버깅

500개 이상의 연속 테스트 금형이 사출 매개변수를 최적화하여 고객 표준을 충족합니다. 우리 공장의 전문 조립 및 디버깅 팀은 고속 헤어 드라이어의 후면 손잡이용 사출 금형에 대한 안정적인 기술 지원을 제공합니다.

응용 시나리오

고속 헤어드라이어의 뒷손잡이용 사출 금형은 가정용/전문 고속 헤어드라이어 뒷손잡이의 대량 생산에 사용되며 휴대용 퀵스팀 다리미와 같은 유사한 소형 기기에 적용할 수 있습니다. 중국에 본사를 둔 Tengrui Mold는 고객 요구에 맞는 맞춤형 솔루션을 제공합니다.

품질 보증

- 납품 전 500개 이상의 연속 테스트 금형을 통해 플래시나 변형 없이 안정적인 성형을 보장합니다.

- 인위적이지 않은 손상에 대한 무료 수리/교체를 포함하는 12개월 보증.

- 전문 애프터 서비스 팀이 원격 디버깅, 현장 유지 관리 및 프로세스 최적화를 제공합니다.
