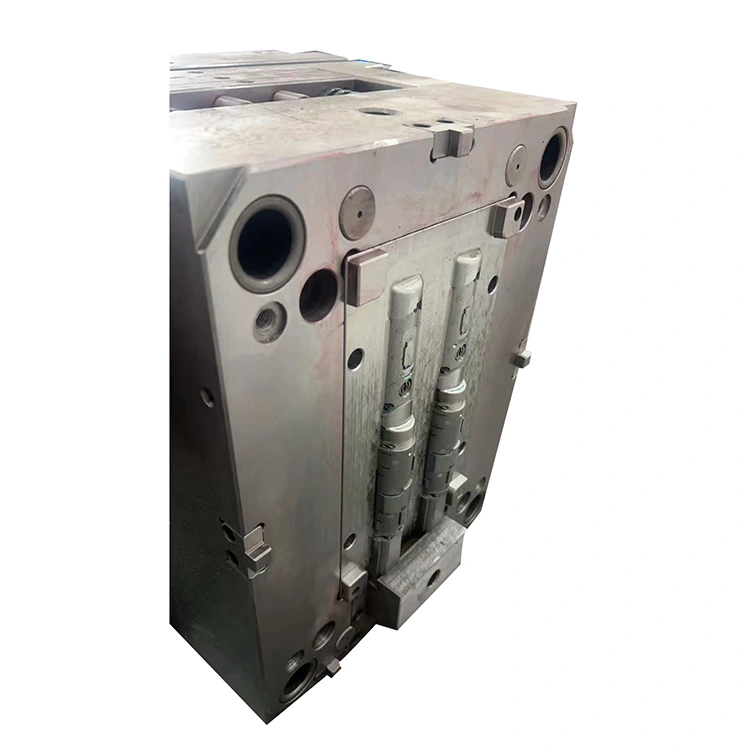

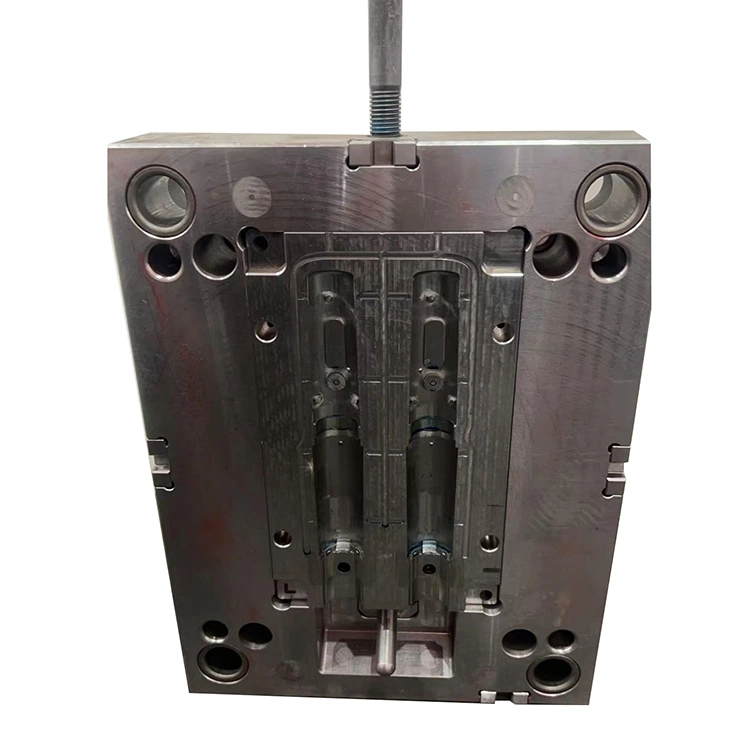

헤어 드라이어 핸들용 사출 금형

Tengrui Mould가 맞춤 제작한 이 헤어드라이어 핸들용 고정밀 사출 금형은 2개의 캐비티 구조와 정밀 슬라이더 코어 풀링 설계를 통합하여 버클과 보강 리브가 있는 복잡한 핸들의 원스텝 성형을 실현합니다. 선도적인 금형 공급업체인 Tengrui Mold는 성능과 효율성의 균형을 유지하여 금형이 가전제품 기업의 대량 생산 리듬에 적응하도록 보장합니다.

핵심 판매 포인트

1. 복잡한 구조 적응성

슬라이더 코어 풀링 및 앵글 핀 메커니즘과 통합되어 버클과 보강 리브가 있는 복잡한 내부 핸들을 정밀하게 성형합니다. 일회성 사출 성형으로 2차 가공이 필요 없으며 조립 요구 사항을 직접 충족하고 비용을 절감할 수 있습니다.

2. 효율적인 양산 설계

2개의 캐비티 레이아웃과 최적화된 핫 러너 시스템은 단일 주입 주기를 35초로 단축하여 효율성을 높입니다. 균일한 플라스틱 흐름은 안정적인 대량 생산을 위해 일관된 2캐비티 성형 품질을 보장합니다.

3. 높은 표면 품질

캐비티와 코어는 경면 연마(Ra≤0.02μm)된 NAK80 강철을 사용하여 형성된 핸들에 흐름 자국과 용접선이 없도록 보장하고 고급 가전 제품 외관 표준을 충족합니다.

4. 긴 수명과 내구성

핵심 부품은 내마모성 강철을 채택하여 진공 열처리 후 HRC50-54에 도달합니다. 일반 생산 시 서비스 수명이 300,000 금형 주기를 초과하므로 교체 및 유지 관리 빈도가 줄어듭니다.

재료 구성

Tengrui Mold는 헤어드라이어 핸들용 사출 금형의 각 구성 요소에 대해 고품질 재료를 선택하며 세부 구성은 다음과 같습니다.

- 몰드베이스 : S50C 탄소강으로 강성이 높고 가공성이 뛰어나 안정적인 몰드 구조를 제공합니다.

- 캐비티/코어: NAK80 강철로 뛰어난 경면 연마 성능과 변형 저항을 보장합니다.

- 슬라이더/인서트: SKD61 강철, 고온 순환 환경에서 열 피로 및 마모에 강합니다.

- 가이드 구성 요소: SUJ2 베어링 강철 기둥 및 부싱으로 정확하고 안정적인 금형 개폐를 보장합니다.

- 보조 액세서리: SKH51 고속 강철 이젝터 핀은 고강도 및 내마모성을 갖추고 있어 원활한 탈형이 가능합니다.

제조공정

Tengrui Mold는 생산 전반에 걸쳐 헤어드라이어 손잡이용 사출 금형의 정확한 품질 관리를 위해 엄격한 공정 표준을 준수합니다.

1. 금형 설계: 3D 모델링 및 금형 흐름 분석을 통해 러너 및 냉각 레이아웃을 최적화하여 변형 및 수축을 줄입니다.

2. 정밀 가공: 5축 CNC, EDM 및 와이어 커팅을 통해 ±0.015mm 이내의 캐비티 치수 정확도를 보장합니다.

3. 표면 처리: 캐비티 미러 연마(Ra≤0.02μm); 녹 및 내마모성을 위한 몰드 베이스 질화 처리.

4. 조립 및 디버깅: 300개 이상의 연속 테스트 금형으로 매개변수를 최적화하여 고객 표준 준수를 보장합니다.

응용 시나리오

이 헤어드라이어 핸들용 사출 금형은 가정용/전문 헤어드라이어 내부 핸들의 대량 생산을 위한 것이며 퀵스팀 다리미와 같은 소형 가전제품에 적용할 수 있습니다. Tengrui Mould의 중국 공장에는 완벽한 장비와 R&D 팀이 있어 맞춤형 솔루션을 제공합니다.

품질 보증

Tengrui Mold는 포괄적인 품질 보증을 제공합니다.

- 납품 전 300개 이상의 연속 테스트 금형을 통해 안정적인 성형과 결함 제로를 보장합니다.

- 인위적이지 않은 손상에 대한 무료 수리/교체를 포함하는 12개월 보증.

- 원격 디버깅, 현장 유지 관리 및 프로세스 최적화를 제공하는 전문 애프터 서비스 팀.

Tengrui 금형 소개

신뢰할 수 있는 정밀 금형 제조업체인 Tengrui Mold는 글로벌 가전제품 기업에 고품질 솔루션을 제공합니다. 첨단 기술과 건전한 애프터 서비스를 통해 유명 브랜드와 장기적인 협력을 유지하고 기술 혁신에 중점을 두고 있습니다.
